產品概述

YXKK2、YXKS2、YX2系列1級能效高壓三相異步電動機，中心高315～500產品（以下簡稱為電動機），是結合本公司長期穩定的YXKK、YXKS、YX系列2級能效高壓三相異步電動機設計制造經驗而開發的1級能效產品，是本公司在各個領域?yàn)槟峁┳詈线m的高品質、高性價比的電動機。

用途

該系列電動機滿足高效(1級能效)、節能、環保，具有中心高更低、功率更大、效率更高、噪聲更低，運行安全可靠、使用維護方便等特點。適用于驅動各種通風機、壓縮機、水泵、切削機械、運輸機械、通用機械及其它機械設備，在礦山、鋼鐵、機械、石油、化工、電站等各種工況企業中作原動力使用。無論戶內、戶外，高原性氣候或濕熱型氣候，該系列高壓三相異步電動機總能提供超越卓群的驅動力，得到了用戶的信賴和推崇。

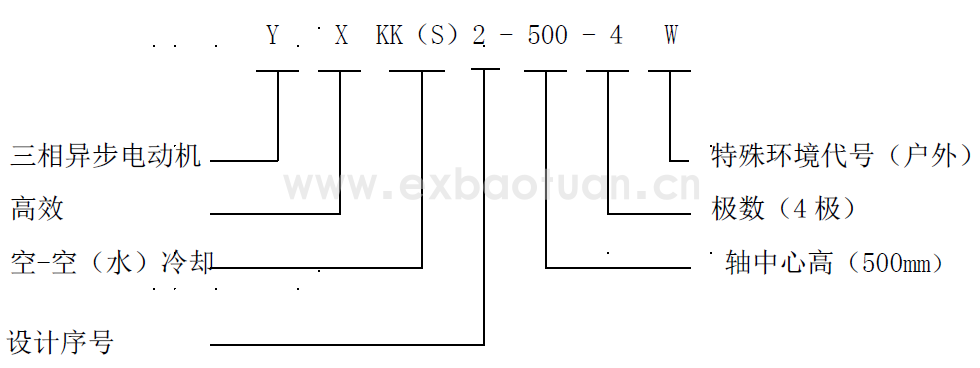

型號說明

執行標準

GB 755 旋轉電機 定額和性能

GB/T 997 旋轉電機結構型式、安裝型式及接線盒位置的分類(IM代號)

GB/T 1032 三相異步電動機試驗方法

GB/T 1993 旋轉電機冷卻方法

GB/T 4942.1 旋轉電機整體結構的防護等級（IP代碼）分級

GB 1971 旋轉電機 線端標志與旋轉方向

GB/T 4772.2 旋轉電機尺寸和輸出功率等級 第2部分：中心高355～1000和凸緣號1180～2360

GB 10068 軸中心高為56mm及以上電機的機械振動 振動的測量、評定及限值

GB/T 10069.1 旋轉電機噪聲測定方法及限值 第1部分：旋轉電機噪聲測定方法

GB 10069.3 旋轉電機噪聲測定方法及限值 第3部分：噪聲限值

GB 14711 中小型旋轉電機通用安全要求

GB 30254 高壓三相籠型異步電動機能效限定值及能效等級

基本特征

中心高：315～500

額定電壓：6000～10000V

額定頻率：50Hz、60Hz

額定功率：見表10～表13

極 數： 2～6

熱 分 級：155(F)

溫升限值：80K(B級)

效率：符合GB30254-2013《高壓三相籠型異步電動機能效限定值及能效等級》能效中的1級能效。

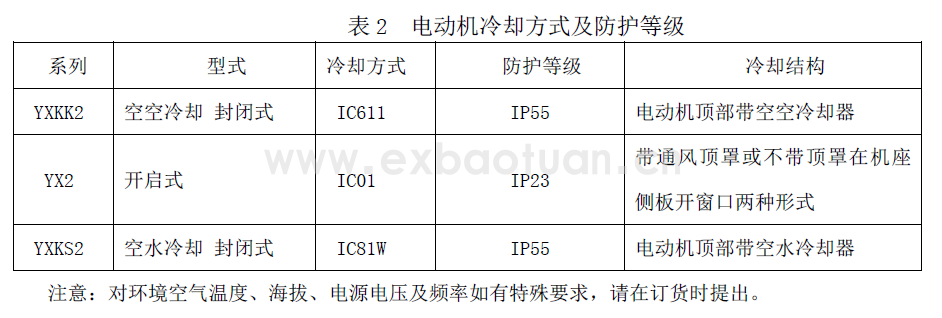

冷卻方式：見表2

安裝方式：IMB3

防護等級：見表2

工作制：S1

環境空氣溫度： -15℃～+40℃

海拔高度： ≤1000mm

戶內（標準配置）。

可選配：戶外（W）、戶外防中等腐蝕（WF1）、戶外防強腐蝕（WF2）、戶內防中等腐蝕（F1）、戶內防強腐蝕（F2）、濕熱帶（TH）、干熱帶（TA）、戶外濕熱帶（THW）、戶外干熱帶（TAW）。
