產品簡述

YBC系列采煤機截割部用隔爆型三相異步電動機(以下簡稱為：電動機)，適用于采煤機驅動截割部和行走部的主電動機，以及煤礦井下截煤機用電動機和和采煤機破碎機構用電動機。該系列電動機具有高效率、高堵轉轉矩、高可靠性、低堵轉電流、過載能力強、外形美觀、使用維護方便等一系列優點。

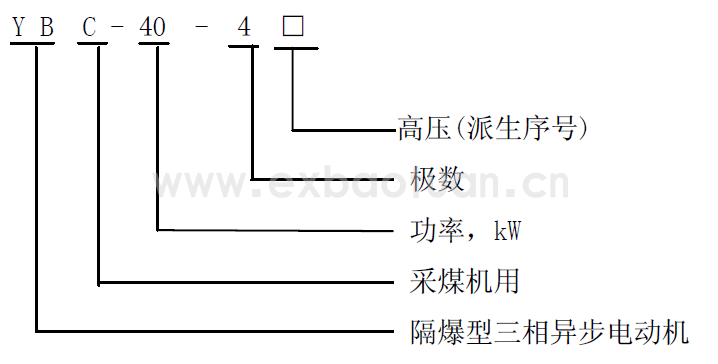

型號說明

執行標準

GB/T 191-2008 包裝儲運圖示標志（ISO 780:1997，MOD）

GB 755-2008 旋轉電機 定額和性能（IEC 60034-1：2004，IDT）

GB/T 997-2008 旋轉電機結構型式、安裝型式及接線盒位置的分類(IM代號)（IEC60034-7:2001，IDT）

GB 1958-2004 產品幾何量技術規范（GPS） 形狀和位置公差 檢測規定

GB 1971-2006 旋轉電機 線端標志與旋轉方向（IEC 60034-8：2002，IDT）

GB/T 1993-1993 旋轉電機冷卻方法（eqv IEC 60034-6:1991）

GB/T 2423.4-2008 電工電子產品環境試驗 第2部分: 試驗方法 試驗Db:交變濕熱(12h+12h循環) （IEC 60068-2-30:2005，IDT）

GB/T 4772.1-1999 旋轉電機尺寸和輸出功率等級 第1部分：機座號36～400和凸緣號55～1080（IEC 60072-1：1991，IDT）

GB/T 4942.1-2006 旋轉電機整體結構的防護等級（IP代碼）分級（IEC 60034-5：2000，IDT） GB 10068-2008 軸中心高為56mm及以上電機的機械振動 振動的測量、評定及限值（IEC 60034-14：2007，IDT）

GB/T 10069.1-2006 旋轉電機噪聲測定方法及限值 第1部分：旋轉電機噪聲測定方法（ISO1680：1999,MOD）

GB/T 22714-2008 交流低壓電機成型線繞匝間絕緣試驗規范

GB/T 22715-2008 交流電機定子成型線圈耐沖擊電壓水平

MT 451-2011 煤礦用隔爆型低壓三相異步電動機安全性能通用技術規范

AQ 1043-2007 礦用產品安全標志標識

MT/T 249-1997 礦用隔爆型雙速三相異步電動機

MT/T 476-2011《YBC系列采煤機截割部用隔爆型三 相異步電動機》

GB3836.1-2010《爆炸性氣體環境用電氣設備 第1部分：通用要求》

GB3836.2-2010《爆炸性氣體環境用電氣設備 第2部分：隔爆型“d”》

產品基本信息

額定電壓：380V、660V、1140V、3300V

額定頻率：50Hz

額定功率：40~750kW

極 數： 4

熱 分 級：180(H)

溫升限值：135K

安裝方式：IMB5，IMB10

防護等級：IP55

冷卻方式： IC3W7

環境空氣溫度：0～+40℃(水冷)

運行方式：S1

海拔高度：≤1000mm

戶內（標準配置）

防爆標志（標準配置）：ExdI Mb
